Трансформаторы тока ЗНОЛП/ЗНОЛ/3хЗНОЛ/3хЗНОЛП

Описание

Трансформаторы ЗНОЛП предназначены для применения в электроэнергетических системах, включая объекты с повышенными требованиями к надёжности и безопасности — например, атомные станции (АС). Они устанавливаются в комплектные распределительные устройства (КРУ), токопроводы и другие электротехнические агрегаты, обеспечивая передачу сигнала измерительной информации на приборы учёта, системы релейной защиты, автоматики, сигнализации и управления. Используются в сетях переменного тока частотой 50 или 60 Гц с изолированной нейтралью.

Трансформаторы выпускаются на классы напряжения 3 кВ, 6 кВ и 10 кВ, в климатическом исполнении «У», категории размещения 2 по ГОСТ 15150. Условия эксплуатации:
— высота установки — не более 1000 м над уровнем моря;
— температура окружающего воздуха — от –45 °C до +55 °C (с учётом возможного повышения температуры внутри КРУ или токопровода при предельной нагрузке трансформатора);
— рабочее положение — произвольное.

Конструкция обеспечивает высокую стабильность параметров, механическую прочность и долговечность в условиях длительной эксплуатации в ответственных энергосистемах.

Трансформатор напряжения ЗНОЛ.06 предназначен для питания измерительных, автоматических, сигнальных и защитных устройств в электроустановках переменного тока частотой 50/60 Гц при номинальных напряжениях 6, 10, 15, 20, 24 или 27 кВ. Он применяется в комплектных распределительных устройствах (КРУ, ЗРУ), пунктах трансформации напряжения (ПТН), а также на токопроводах турбогенераторов. В качестве дополнительной функции заземляемые трансформаторы серии ЗНОЛ могут использоваться как силовые — при условии соблюдения предельно допустимой нагрузочной мощности.

**Условия эксплуатации:**
Выпускается в двух климатических исполнениях по ГОСТ 15150: У3 и Т3.
— Высота установки — не более 1000 м над уровнем моря;
— Температурный диапазон: для У3 — от –45 °C до +50 °C, для Т3 — от –10 °C до +55 °C;
— Размещение — в сухих, непыльных, невзрывоопасных помещениях (например, в электрощитовых, шкафах управления), без воздействия агрессивных газов, паров и конденсата;
— Монтаж возможен в любом пространственном положении.

Гарантийный срок — 5 лет с момента ввода в эксплуатацию; при соблюдении условий хранения, транспортировки и эксплуатации общий срок службы составляет до 30 лет.

**Конструкция и особенности:**

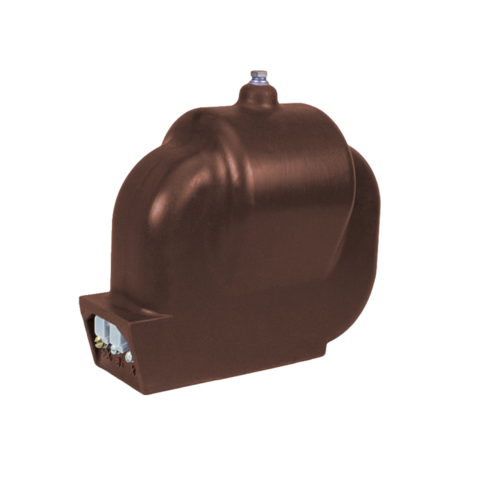

ЗНОЛ.06 — однофазный электромагнитный трансформатор напряжения с заземляемым выводом первичной обмотки. Имеет три или четыре вторичные обмотки, намотанные концентрически на стержневой магнитопровод из разрезной электротехнической стали. Обмотки заливаются эпоксидным компаундом, формируя прочный литой монолитный блок, устойчивый к вибрациям и внешним воздействиям. Высоковольтный вывод первичной обмотки расположен сверху корпуса, а заземляющий и вторичные выводы — на торцевом клеммнике снизу, что обеспечивает удобство подключения и возможность опломбировки.

Трехфазная антирезонансная группа 3×ЗНОЛ.04П предназначена для применения в сетях переменного тока частотой 50 Гц с номинальными напряжениями 6 и 10 кВ. Её основная функция — надёжная передача измерительной информации на приборы учёта, системы защиты, автоматики, сигнализации и управления в условиях, где существует риск возникновения феррорезонансных явлений или перемежающейся дуги при однофазном замыкании на землю.

Группа состоит из трёх однофазных трансформаторов напряжения ЗНОЛ.04П (двух- или трёхобмоточных), установленных на общей металлической раме и изолированных друг от друга прокладками. В цепь высокого напряжения каждого трансформатора включён специальный демпфирующий реактор, обеспечивающий подавление феррорезонанса и стабилизацию работы при аварийных режимах. Каждый трансформатор оснащён встроенным предохранителем SIBA для защиты вторичных цепей. Соединительные провода для первичных выводов поставляются в комплекте.

Изделие разработано для использования в электроэнергетике, в том числе на объектах с повышенными требованиями к надёжности — например, на атомных станциях (АС), и устанавливается в комплектные (КРУ) и закрытые распределительные устройства (ЗРУ).

**Условия эксплуатации:**
— климатическое исполнение — У, категория размещения 2 по ГОСТ 15150;
— высота установки — не более 1000 м над уровнем моря;
— температура окружающего воздуха — от –45 °C до +55 °C (с учётом нагрева внутри КРУ при предельной нагрузке);
— относительная влажность — до 100 % при 25 °C;
— среда — невзрывоопасная, без агрессивных газов и паров, разрушающих металлы и изоляцию (атмосфера типа II по ГОСТ 15150);
— отсутствие прямого воздействия солнечной радиации;
— монтаж возможен в любом пространственном положении.

Группа обеспечивает высокую устойчивость к переходным процессам в сети, сохраняя точность и работоспособность измерительных и защитных цепей даже при длительных однофазных замыканиях на землю.

Трёхфазный трансформатор напряжения 3×ЗНОЛП (с предохранителем) относится к серии заземляемых трансформаторов ЗНОЛ и представляет собой антирезонансную группу, предназначенную для применения в электрораспределительном оборудовании — пунктах трансформации напряжения (ПТН), комплектных (КРУ) и закрытых распределительных устройствах (ЗРУ). Он используется для питания измерительных приборов, систем защиты, автоматики и сигнализации в сетях переменного тока частотой 50/60 Гц при номинальных напряжениях 6 и 10 кВ.

Основное преимущество конструкции — высокая устойчивость к феррорезонансным явлениям и к последствиям однофазных замыканий на землю, что обеспечивается за счёт специальной схемы включения и использования демпфирующих элементов (в том числе встроенных предохранителей).

**Условия эксплуатации:**
— климатическое исполнение: для 3×ЗНОЛ.06 — У3 и Т3; для 3×ЗНОЛП — У2 и Т2 по ГОСТ 15150;
— высота установки — не более 1000 м над уровнем моря;
— температурный диапазон — от –45 °C до +60 °C (точные пределы зависят от конкретной модификации и указываются в технической документации);
— размещение — в сухих, непыльных, невзрывоопасных помещениях или шкафах, без агрессивных газов, паров и конденсата (атмосфера типа II по ГОСТ 15150);
— монтаж возможен в любом пространственном положении.

**Конструкция:**
Группа состоит из трёх однофазных трансформаторов напряжения, установленных на общей металлической раме и изолированных друг от друга специальными прокладками. Обмотки заливаются эпоксидным компаундом, формируя монолитный, виброустойчивый блок. Первичная обмотка каждой фазы оснащена разборным предохранителем с плавкой вставкой (типа SIBA), обеспечивающим защиту от перегрузок и коротких замыканий в первичной цепи. Вторичные выводы могут заземляться по требованию проекта, а опорная плита заземляется обязательно.

Такая конструкция обеспечивает надёжность, долговечность и безопасность эксплуатации в ответственных энергетических системах, включая объекты с повышенными требованиями к стабильности работы — например, атомные станции и крупные подстанции.
