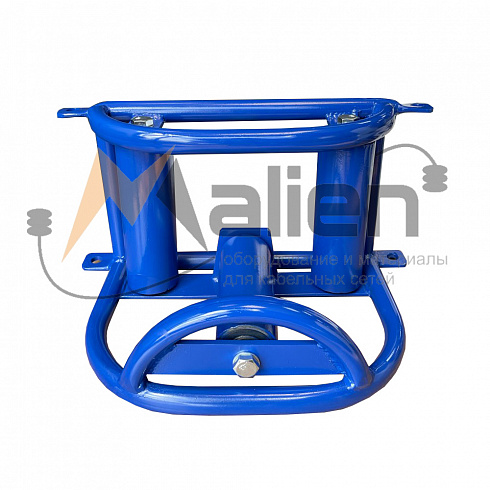

Ролик кабельный угловой

Описание продукции

Ролик кабельный угловой — это специализированное вспомогательное приспособление, предназначенное для направления и плавного поворота кабеля при его протяжке по трассе с изменением направления — например, в углах кабельных каналов, поворотах лотков, переходах между уровнями или при обходе опор и конструкций. Он обеспечивает снижение трения, предотвращает перегибы, скручивание и механические повреждения изоляции и оболочки кабеля в зонах изменения траектории движения.

Конструктивно угловой ролик состоит из прочного корпуса (из стали, алюминия или ударопрочного пластика), на котором закреплён один или несколько свободно вращающихся роликов, расположенных под углом — обычно 45°, 60°, 90° или регулируемым (до 120°). Ролики изготавливаются из износостойких неметаллических материалов: полиамида, полиуретана или текстолита, с гладкой поверхностью и закруглённым профилем канавки для надёжного удержания кабеля без сдавливания. Ось ролика оснащена подшипниками качения или скольжения, обеспечивающими плавное вращение даже при высоких скоростях протяжки и значительных нагрузках.

Крепление к трассе осуществляется с помощью хомутов, зажимов, болтов, магнитных оснований или быстросъёмных фиксаторов — в зависимости от типа опорной поверхности (металлические лотки, бетонные стены, стальные каркасы и др.). Некоторые модели имеют регулируемый угол наклона или универсальную конструкцию, позволяющую использовать ролик как в горизонтальной, так и в вертикальной плоскости.

Угловые ролики применяются при прокладке силовых, контрольных и оптических кабелей различного сечения и массы — от лёгких коммуникационных до тяжёлых бронированных кабелей напряжением до 110 кВ. Они являются неотъемлемой частью комплексов механизированной протяжки и используются как в крупных энергетических проектах, так и при монтаже в условиях ограниченного пространства — например, в подземных сооружениях, технических этажах, шахтах и на АЭС.

Преимущества: высокая надёжность, устойчивость к ударным и вибрационным нагрузкам, простота монтажа и демонтажа, отсутствие необходимости в обслуживании, совместимость с ручной и механизированной протяжкой. Применение угловых роликов существенно повышает качество и безопасность кабельных работ, минимизируя риски аварийных повреждений и снижая усилие протяжки на 30–50 % по сравнению с прямым перемещением кабеля по острым кромкам.
