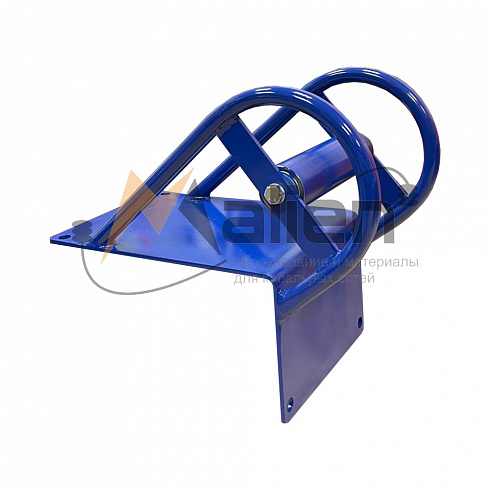

Направляющий кабельный ролик

Описание

Направляющий кабельный ролик — это универсальное вспомогательное приспособление, предназначенное для обеспечения правильного направления движения кабеля при его протяжке, укладке и перемещении по трассе. Он используется на участках, где требуется не только снижение трения, но и точное позиционирование кабеля относительно опорных конструкций, лотков, труб или других элементов трассы — например, при входе/выходе из труб, переходе через перегородки, обходе препятствий или стыковке с другими роликами.

В отличие от линейных и угловых роликов, направляющий ролик часто имеет специальную форму канавки (глубокую U- или V-образную), а также дополнительные бортовые ограничители, предотвращающие сход кабеля с траектории даже при боковых смещениях или вибрациях. Ролик может быть одинарным или двойным (с параллельными роликами), что позволяет работать с несколькими кабелями одновременно или фиксировать кабель большого диаметра более надёжно.

Конструкция включает прочный корпус из металла или ударостойкого пластика, ось с подшипниками качения или скольжения и рабочую поверхность ролика из износостойкого неметаллического материала — полиамида, полиуретана или текстолита. Такое исполнение исключает повреждение оболочки кабеля, даже при длительной эксплуатации и высоких нагрузках. Крепление осуществляется с помощью хомутов, зажимов, магнитных оснований или резьбовых соединений — в зависимости от типа монтажной поверхности.

Направляющие ролики применяются при прокладке силовых, контрольных, оптических и комбинированных кабелей любого класса напряжения — от низковольтных до 110 кВ. Они особенно востребованы при механизированной протяжке, в условиях ограниченного доступа (тоннели, коллекторы, шахты), а также при работе с кабелями большой массы и жёсткости, где критично сохранить геометрию трассы и избежать перекосов.

Преимущества: высокая точность направления, надёжная фиксация кабеля, устойчивость к боковым усилиям, простота установки и демонтажа, долговечность без технического обслуживания. Использование направляющих роликов значительно снижает риск аварийных повреждений, уменьшает усилие протяжки и повышает общую эффективность монтажных работ на кабельных объектах.
