Кабель ППГнг(А)-HF 5х240

Описание

Кабель ППГЭнг(А)-HF — это силовой экранированный кабель с полимерной безгалогенной изоляцией и оболочкой, предназначенный для передачи и распределения электроэнергии в стационарных установках. Расшифровка маркировки:
— «П» — изоляция из термопластичной полимерной композиции без галогенов;
— «П» — наружная оболочка из аналогичного материала;
— «Г» — отсутствие брони или защитного покрова;
— «Э» — наличие экрана (обычно из медной фольги или оплётки);
— «нг(А)» — не распространяет горение при групповой прокладке по категории А;
— «HF» — при горении или тлении не выделяет коррозионно-активных газов (high fidelity, low corrosivity).

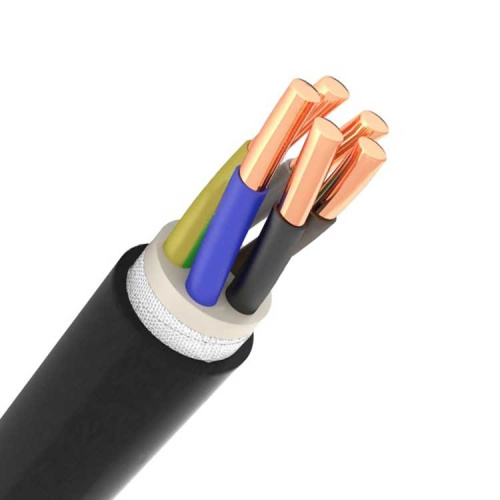

Конструкция кабеля включает медные токопроводящие жилы — однопроволочные или многопроволочные, класса 1 или 2 по ГОСТ 22483. Изоляция жил выполнена из безгалогенной полимерной композиции: нулевые жилы окрашены в голубой (светло-синий) цвет, жилы заземления — в зелено-жёлтый, остальные жилы могут иметь любую расцветку. Жилы скручены в сердечник, а при сечении 50 мм² и более между жилами и внутренней оболочкой укладывается термический барьер — из слюдосодержащей или стеклянной ленты. Внутренняя и наружная оболочки также изготовлены из безгалогенной полимерной композиции.

Кабели применяются в сетях переменного напряжения 0,66 и 1 кВ частотой до 50 Гц, в том числе в системах автоматизации и управления вне гермозоны. Они допускают эксплуатацию в сетях с заземлённой или изолированной нейтралью, при условии, что длительность однофазного замыкания на землю не превышает 8 часов единовременно и 125 часов в год суммарно. Прокладка возможна без ограничений по перепаду высот, включая вертикальные участки, в помещениях и кабельных сооружениях при отсутствии риска механических повреждений. Особенно востребованы в объектах с повышенными требованиями к безопасности: атомные станции, офисы с чувствительной электроникой, детские учреждения, школы, больницы, зрелищные и спортивные комплексы.

Технические параметры:
— климатическое исполнение — В, категория размещения 5 по ГОСТ 15150;
— температурный диапазон эксплуатации — от –50 °C до +50 °C;
— относительная влажность при 35 °C — до 98 %;
— монтаж без подогрева — при температуре не ниже –15 °C;
— минимальный радиус изгиба: для одножильных кабелей — не менее 10 наружных диаметров, для многожильных — не менее 7,5;
— устойчивость к плесневым грибам;
— не распространяет горение при групповой прокладке по категории А;
— дымообразование при горении снижает светопроницаемость не более чем на 40 %;
— допустимая температура нагрева жил: в нормальном режиме — до 70 °C, при перегрузке — до 90 °C, при коротком замыкании — до 250 °C (не более 5 секунд);
— предельная температура жил при КЗ по условию невозгорания — до 400 °C.

Строительная длина устанавливается по согласованию при заказе. Срок службы — не менее 30 лет с даты изготовления при соблюдении условий транспортировки, хранения, монтажа и эксплуатации. Гарантийный срок — 5 лет. Срок хранения: на открытых площадках — до 2 лет, под навесом — до 5 лет, в закрытых помещениях — до 10 лет.
